定时器是PLC编程中常用到的指令，可是有时候我们却经常弄混淆它们的功能，导致后续的程序调试或者维修工作带来困扰。一朋友曾因为没有弄清这个定时器导致生产损失，从而在客户领导和同事面前尴尬的事情还历历在目。为了避免朋友们重蹈覆辙，接下来5篇文章将给大家梳理清楚常用的这5种PLC定时器的功能和使用。

这篇文章和大家讲一下扩展脉冲定时器Extended Pulse Timer。

1、整体工作原理

当输入端信号为1时输出端为1，输出时间长度为设定时间，设定时间到0时停止输出；设定时间之内即使输入端信号由1变为0，输出端继续输出信号1，时间长度为设定时间，设定时间到0时停止输出。

与上一篇文章讲的脉冲定时器Pulse Timer功能对比一下会更清楚：脉冲定时器有信号输出的基本条件是输入端有能流信号，输入端信号断开时输出端也断开。

2、在PLC编程梯形图中的样子。

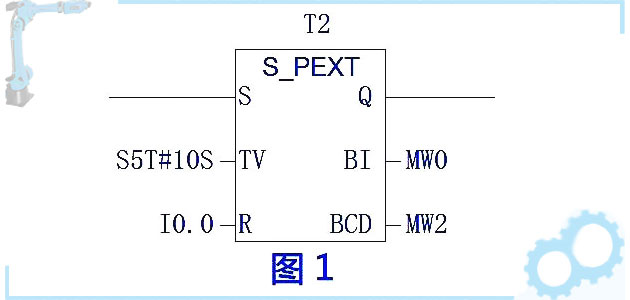

PLC扩展脉冲定时器Extended PulseTimer

上图中S端就是信号输入端；TV端是预置值输入端，就是你想要设置的定时时间哦，这里设置了10s；R端是复位端；BI和BCD端是输出显示当前时间值的，显示数值类型不同，BI是不带时间基准的十六进制格式，BCD是S5T#格式。

3、编程举例和时序图说明

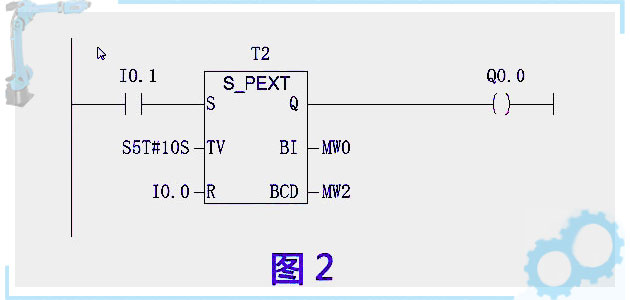

PLC编程举例应用

上图中I0.1为启动按钮，控制信号中断，当按下的时候10s计时开始如下图3所示，同时有信号输出（Q0.0得到信号），10s计时结束，停止输出；如果在设定10s时间之内松开按钮，还继续输出直到设定10s时间走到0；当前时间为0时候停止输出，Q0.0没有信号如下图4所示。当I0.1复位按钮（当按下的时候，定时器输出端为0，信号输出停止）如下图5所示。

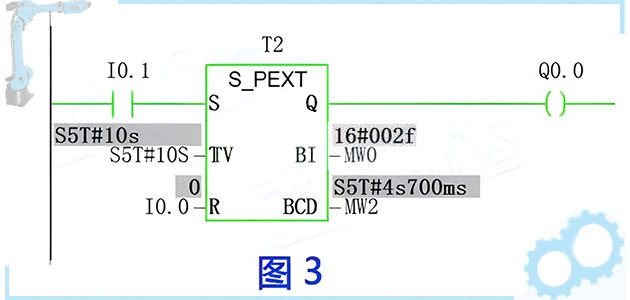

绿色为PLC能流打通状态

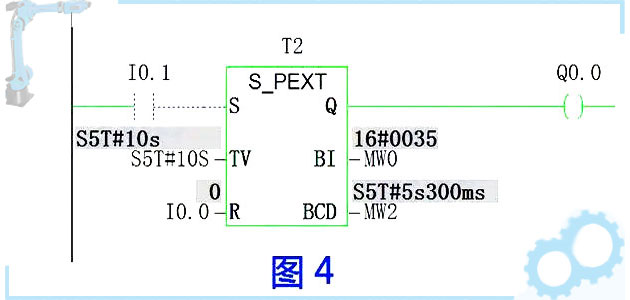

即使输入端断开，计时器继续

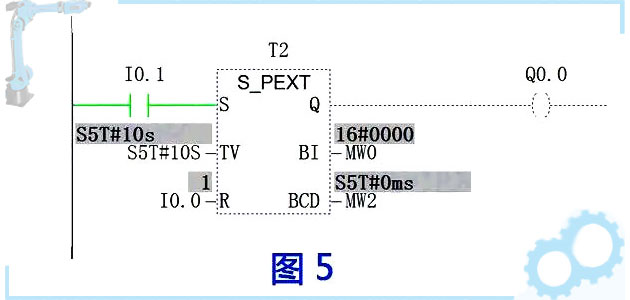

复位按钮按下时，当前值置0，停止输

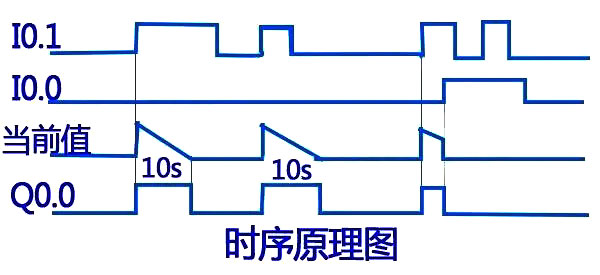

PLC上面对应时序图

上面的为对应的它们的时序原理图。为了帮朋友们加深印象，这里我给大家留了两个小问题思考哦：当计时器走到一半的时候松开启动按钮i0.1，定时器是否停止输出呢？启动按钮松开，定时器走到一半（5s）时，当再次按下启动按钮的时候，定时器是从头（10s）开始计时呢，还是从一半（5s）开始计时？

有想系统学习的朋友们请关注私聊我哦！谢谢！
